سنگ شکن علامت گذاری پیاده رو - نقطه ساز

نشانگر خط‌کشی جاده (نشانگر نقطه آسفالت)

این یک ابزار موقعیت‌یابی برای طرح‌بندی خط‌کشی جاده است. این دستگاه نقاط نشانگر را روی آسفالت اسپری می‌کند تا مرجعی برای دستگاه‌های خط‌کشی ترموپلاستیک و سردپاش فراهم کند و جایگزین اندازه‌گیری سنتی با نوار و خط‌کشی با گچ می‌شود.

هنگامی که به جلو هل داده می‌شود، چرخ اندازه‌گیری که با زمین در تماس است روی آسفالت می‌چرخد و انکودر چرخشی هم‌محور را به حرکت در می‌آورد. پالس‌های ثابت در هر دور کامل چرخ خروجی داده می‌شوند. کنترل‌کننده مسافت طی شده را بر اساس سیگنال‌های پالس محاسبه می‌کند. با یک محیط چرخ ثابت، جابجایی را می‌توان با دقت اندازه‌گیری کرد. چرخ کوچکتر دقت بالاتری را ارائه می‌دهد.

کاربردهای اصلی

۱.    طرح‌بندی خط ممتد-منقطع: ایجاد نقاط مرجع با فاصله طبق مشخصات خط ممتد-منقطع استاندارد ملی (مانند ۲-۴). دستگاه‌های خط‌کشی در امتداد نقاط کار می‌کنند تا از انطباق ابعاد جامد و فاصله اطمینان حاصل شود.

۲.    موقعیت‌یابی خط‌کشی ویژه: طرح‌بندی برای خطوط کاهش سرعت طولی، خطوط راهنما، نوارهای لرزاننده، خطوط عابر پیاده و موقعیت‌های نشانگر.

۳.    عملکرد چرخ اندازه‌گیری: حالت فقط مسافت بدون اسپری جوهر برای آمار مسافت ساخت و ساز.

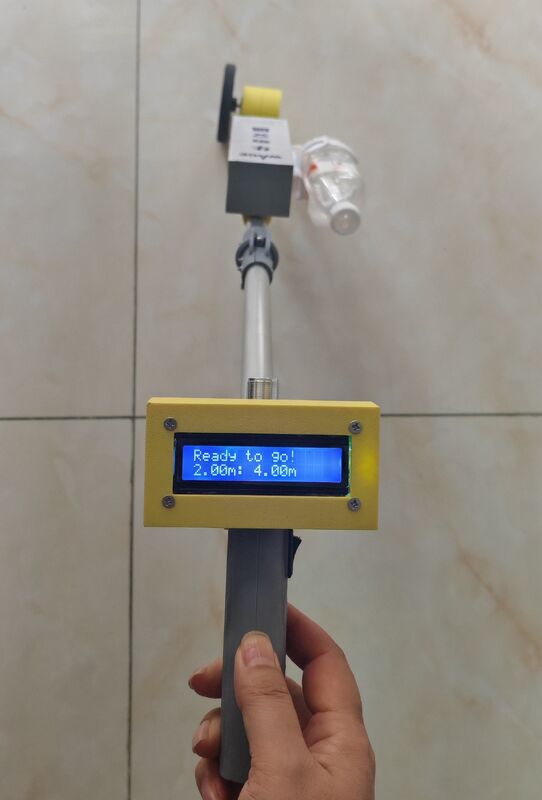

اجزاء

·         چرخ اندازه‌گیری انکودر: اکتساب مسافت طی شده، محیط چرخ ۳۰۰ میلی‌متر

·         برد کنترل اصلی: باتری لیتیومی داخلی

·         نازل جت جوهر: جوهر پایه آب (سفید یا رنگ‌های دیگر) را اسپری می‌کند تا علائم طرح‌بندی روی آسفالت ایجاد کند.

·         مخزن جوهر: می‌توان از بطری نوشیدنی معمولی برای ذخیره جوهر استفاده کرد.

·         بدنه: میله فشاری تاشو از آلیاژ آلومینیوم برای حمل و نقل آسان

·         کنترل‌کننده: برای پیکربندی پارامترهای عملیاتی

مشخصات کلیدی

·         تنظیم خط ممتد-منقطع: پیکربندی پارامتر چندبخشی سفارشی

·         اندازه‌گیری مسافت: شمارش خودکار کل مسافت ساخت و ساز

·         دقت نشانگر نقطه: ±۲ میلی‌متر
