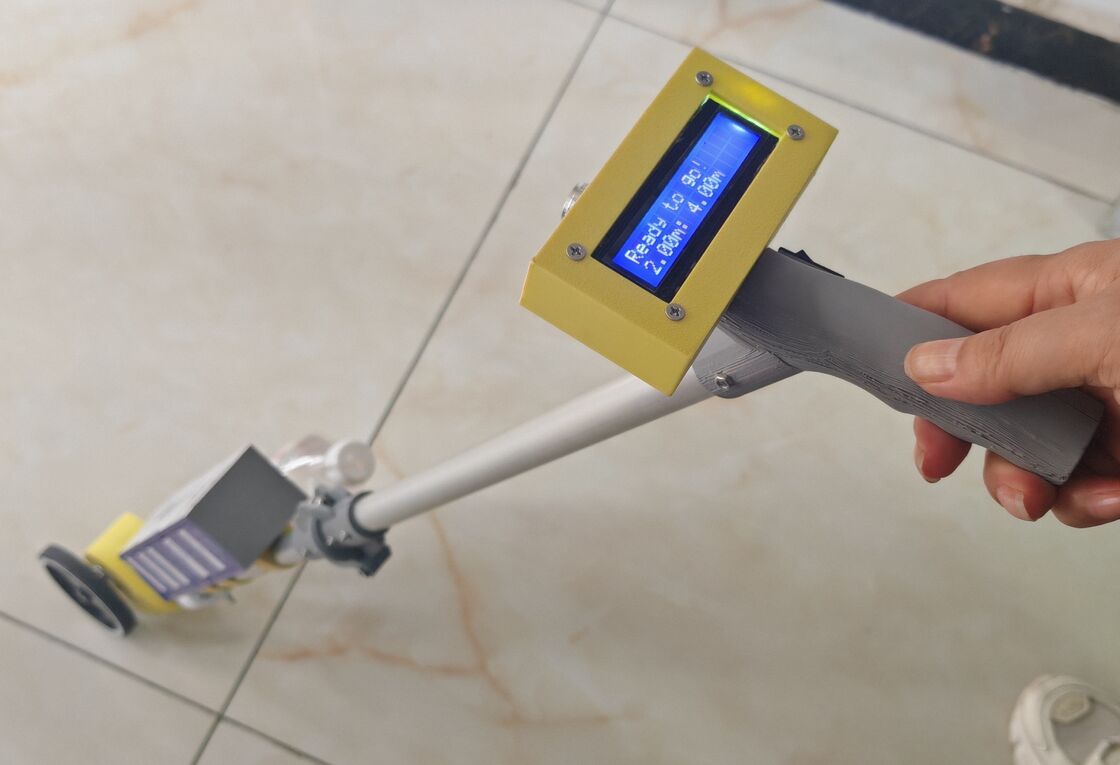

وتد علامات الطريق - صانع النقاط

نشانگر علامت گذاری جاده ای (نمایشگر نقطه ای برای طراحی پیاده رو)

این یک ابزار موقعیت گذاری برای طرح علامت گذاری جاده است. آن را به اسپری نقاط نشانگر بر روی پیاده رو به عنوان مرجع برای دستگاه های علامت گذاری جاده ترموپلاستیک و اسپری سرد،جایگزین کردن نوار اندازه گیری سنتی و علامت گذاری آجر.

هنگامی که به جلو رانده می شود، چرخ اندازه گیری تماس با زمین روی پیاده رو می چرخد و رمزگذاری کننده چرخشی هم محوری را حرکت می دهد. پالس های ثابت در هر چرخش کامل چرخ تولید می شوند.کنترل کننده فاصله سفر را بر اساس سیگنال های پالس محاسبه می کندبا دور چرخ ثابت، جابجایی را می توان با دقت اندازه گیری کرد. چرخ کوچکتر دقت بیشتری را فراهم می کند.

کاربردهای اصلی

1.    طرح خط نمودار: تولید نقاط مرجع فاصله دار با توجه به مشخصات استاندارد خط نمودار ملی (به عنوان مثال 2-4). ماشین های علامت گذاری در امتداد نقاط کار می کنند تا اطمینان حاصل شود که اندازه جامد و شکاف مطابق است.

2.    موقعیت گذاری علامت گذاری ویژه: طرح خطوط طولی کاهش سرعت، خطوط راهنما، نوارهای غرغره، گذرگاه های زبرا و موقعیت های محدوده.

3.    عملکرد چرخ اندازه گیری: حالت تنها فاصله بدون اسپری جوهر برای آمار مایل سازی ساختمانی.

اجزا

·         چرخ اندازه گیری رمزگذاری کننده: بدست آوردن فاصله سفر، دور چرخ 300 میلی متر

·         صفحه کنترل اصلی: باتری لیتیوم داخلی

·         نوزل جت جوهر: جوهر آب (سفید یا رنگ های دیگر) را برای ایجاد علامت های طرح در پیاده رو اسپری می کند

·         ظرف جوهر: بطری نوشیدنی معمولی می تواند برای ذخیره جوهر استفاده شود

·         بدنه: چوب فشار قابل تاشو از آلیاژ آلومینیوم برای حمل آسان

·         کنترل کننده: برای پیکربندی پارامترهای عملیاتی

مشخصات کلیدی

·         تنظیم خط داش: پیکربندی پارامتر چند بخش سفارشی

·         اندازه گیری فاصله: شمارش اتوماتیک کل کیلومتر ساختمانی

·         دقت علامت گذاری نقطه ای: ±2 mm
